제품 상세 정보:
|
| 노스피스: | 전동 노즈피스 코딩 6홀 | Z 해상도: | 0.1um |
|---|---|---|---|
| 크기: | 1050X450X690mm | 전압: | 110-220VAC, 60/50Hz |
| 힘: | 80W | 일하는 임시.: | 10°~38°C |
| 작동 습도: | 10%~90%(결로 없을 것) | 이동 범위: | 100mm |
| 무게: | 86KG | 반복성: | 15 um |
| LED 사용 시간: | 40000 시간 | 방법 보기: | 송신/반사 LED |

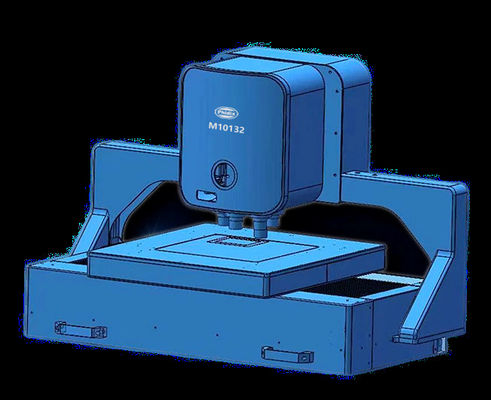

M10132 산업용 자동 3D 현미경 갠트리 산업 디자인
M10132는 관찰+측정+기록을 통합한 현미경 시스템입니다.입체 현미경, 야금 현미경, 3D 측정 현미경을 하나로 통합하여 최고의 자동 조명 관찰, 300x300mm의 큰 이동 범위를 가진 전동 플랫폼을 통해 거시적 규모의 이미징에서 마이크로 규모의 세부 측정에 이르기까지 진정한 의미에서 완전한 기능의 사용자 인터페이스로 통합합니다. .
특징: 측정 원리로 광학 포커싱을 취하고 정확한 치수 측정을 위해 고정밀 광학 감지 방법을 채택합니다.대상 이미지를 정렬할 수 있을 뿐만 아니라 측정 지점의 표면 상태를 관찰할 수 있으며 높이, 길이, 지름, 둘레 등을 측정할 수 있습니다.
정밀 제품의 측정 및 고배율 현미경으로도 사용할 수 있습니다.
3D Full Auto Scanning 측정 시스템
새로운 M10132 연구 등급 금속 현미경은 강력한 2D/3D 소프트웨어와 결합된 XYZ 전동식 작업 단계 모델로 업그레이드되었으며, 이는 다수의 최초 제품을 통합합니다. 외관에서 성능에 이르기까지 국제적인 선도적인 디자인 트렌드를 면밀히 따릅니다. 우리는 계속할 것입니다. 고객에게 완전한 3D 산업 검사 솔루션을 제공합니다.

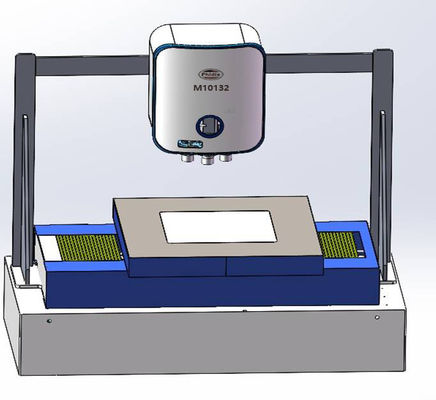

M10132 산업용 자동 3D 현미경
•Computer&Software를 가진 미사일구조물 유형에 의하여 자동화되는 기업 현미경 측정 체계
• 전동 노즈피스 6홀 무한대 계획 LWD 야금 5x10x20x50x100x
•X/Y/Z 자동화 작업 스테이지 이동 범위 300x300/20mmResolution15um
•Marco 카메라 실시간 전기 지도 개요 및 관심 지점 안내
• 3D 고급 버전 소프트웨어에는 완전 자동 2D 및 3D 이미지 스티칭 및 측정 기능이 포함되어 있습니다.
| 항목 | 사양 | 중10127 |
|
본체
|
Nosepiece: 자동화된 Nosepiece를 코딩하는 6개의 구멍 | ● |
| 목표: Infinity LWD Semi-APO Metallurgical 2x,5x,10x,20x,50x,100x | ● | |
| LED 수명: 40000시간 | ● | |
| 보기 방법: 전송/반사 LED | ● | |
| 보기 방법: 편광 | ○ | |
| 보기 방법: DIC | ○ | |
|
XYZ 전동 스테이지
|
반복성: 15um | ● |
| 반복성: 3um | ○ | |
| 이동 속도: 12mm/초(최대) | ● | |
| 이동 범위: 300x300mm | ● | |
| 무대 크기: 550X570X65mm | ● | |
| 스테이지 하중: 10kg | ● | |
| Z 전동 제어 | 자동 초점 속도 0.3초(가장 빠름), 일반적으로 1-3초 | ● |
| Z 해상도: 0.1um | ● | |
| 이동 속도: 20mm/초(최대) | ● | |
| 이동 범위: 100mm | ● | |
| 마이크로 카메라 | 디지털 카메라: 9.0M USB3.0 GS 셔터 디지털 카메라, 1'' CMOS, FPS 15@5440x3648, 50@2736x1824, 60@1824x1216 | ● |
| 라운드 스테이지 | 360° 회전 가능, 30° 경사각 조절 가능 | ○ |
| 마르코 카메라 | 시야 최대 70mm*90mm, 해상도 0.2mm | ○ |
| 컴퓨터 |
델 제온 W-2265 12코어 3.5GHz, 128G+1TNVMe 4T, RTX4000-8G, 27인치 4K, 사전 설치된 소프트웨어.2DF용 표준 컴퓨터, 3D 버전 소프트웨어 |
● |
|
Dell i5 64G 256G+1T, 2G 그래픽, 27인치 4K, 사전 설치된 소프트웨어. 2D용 표준 컴퓨터, 2DB 버전 소프트웨어 |
○ | |
| 소프트웨어 | 3D, 3D 스캔 추가, XYZ 스테이지+컴퓨터용 | ● |
| 2D, 평면 스캔, XY 또는 XYZ 스테이지+컴퓨터용 | ○ | |
| 2DF, 위/아래 퓨전 스캔 추가, XYZ 스테이지+컴퓨터용 | ○ | |
| 이미지 형식 | 출력: JPEG,TIFF | ● |
|
자동화된 작업 단계 |
XYZ 전동 작업 스테이지, 2상 스테핑 모터, 고정밀 모듈, 알루미늄 합금 소재, 표면 양극 처리, 부식 방지 및 스크래치 방지 | ● |
참고: ●는 표준, ○는 옵션을 의미합니다.
전자동 현미경 스캐닝 소프트웨어
2D 2DB
X/Y 전동 X/Y/Z 전동
2D 평면 스캔 2D 베벨 스캔
2DF 3D
X/Y/Z 전동식 X/Y/Z 전동식
2D 퓨전 스캔 3D 스캔
