제품 상세 정보:
|
| 색: | 백색 | 커스터마이징: | OEM, ODM |
|---|---|---|---|
| 포장: | 1 PC / 통 | 보증: | 1년이요 |
| 드로튜브: | 삼안경 | 이론: | 야금 현미경 |
| 준비 시간: | 15-20 작업 일수 | 공급 능력: | 1000 PC / 달 |
| 광 시스템: | 무한대 무색 광 시스템 | 접안경: | WF PL10X/22mm |
| 노스피스: | 6곳 위치 | 목표: | 5X, 10X, 20X, 50X, 100X |
| 관찰: | 전송된 다크, 편광, DIC 밝은 채 전송된 반영 | 포커싱: | 좋고 조동 장치 |
| 하이 라이트: | 삼안 암시야 현미경,50X 암시야 현미경,카메라 암시야 광학 현미경 |
||

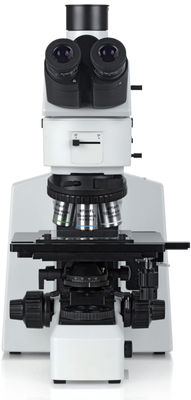

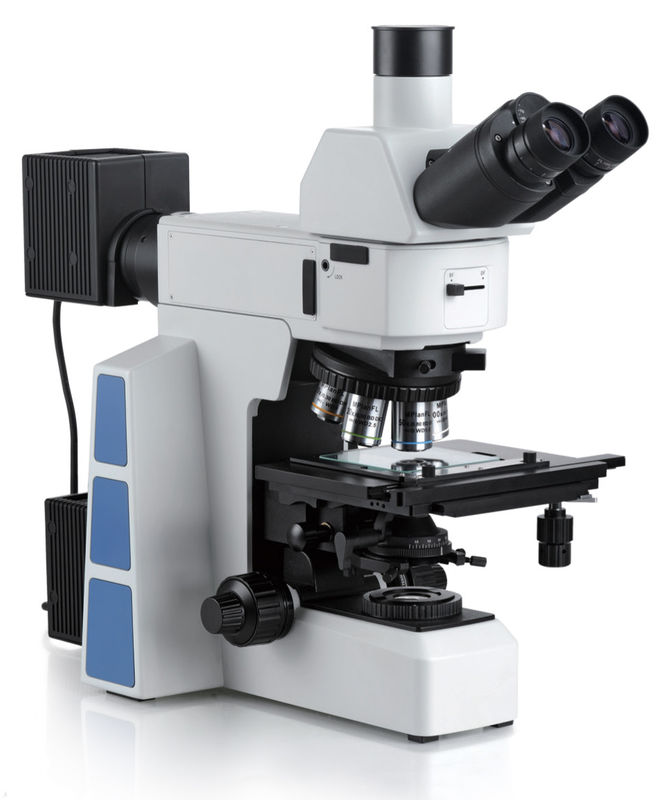

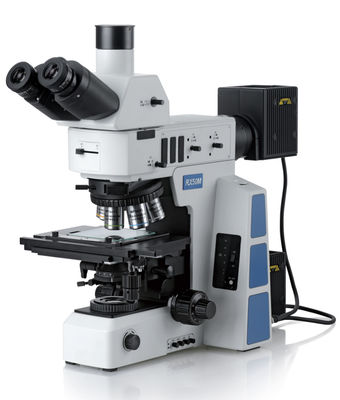

카메라와 무한대 트리노크룰러 암시야 DIC 야금술 실험실 산업적 광학 현미경
카메라 금속조직학과 M10103 무한대 트리노크룰러 암시야 DIC 야금술 실험실 인더스트리얼 광학 현미경은 주로 재료의 미세조직과 저동력 구조와 골절된 구조를 분석하고 연구하고 묘사하기 위해 광학 (금속조직학) 현미경과 입체 음향의 현미경을 사용하는 재료 과학의 더 브랜치를 언급합니다. 그것은 재료의 미세조직의 이미지화와 정성 분석을 둘다 포함합니다. 정량적 특성화는 또한 필요한 샘플 제공과 샘플링 방법을 포함합니다. 그것은 주로 반영하고 (혼란과 같이) 물질과 (가능한 서브 크리스탈을 포함하여) 결정 그레인, 수, 형태, 크기, 유통, 배향과 비금속 개재물과 심지어 어떤 결정 결함의 공간 배치의 단계와 구조를 묘사합니다.
특징 :
- 사용자들에게 가장 날카로운 이미지를 제공하기 위해 세계의 최고 무한대 이중색 수정과 콘트라스트 향상 (ICCS) 광 시스템을 채택합니다.
- 5 종류의 상부 부품, 3 종류의 하부와 2 행 조합을 사용할 때, 그것은 당신의 물질적 검출 요구와 경제 비용에 따라 임의로 그리고 유연하게 결합될 수 있으며, 그것이 투명 재질, 불투명 재료와 형광 물질류의 분석을 실현할 수 있습니다. 동시에, 그것은 당신의 미래 테스팅 요구를 보증하기 위해 강한 업그레이드 공간을 가지고 있습니다.
- 당신에게 이례적 작동 공간을 제공하면서, 산업의 큰 모델 높이는 380 밀리미터에 도달할 수 있습니다.
- 사용자, 어떤 전문직 인사와 가까운 유연성도 장비의 부품을 업그레이드하도록 요구되지 않고 사용자 캔이 그 혼자서 작전을 완료합니다.

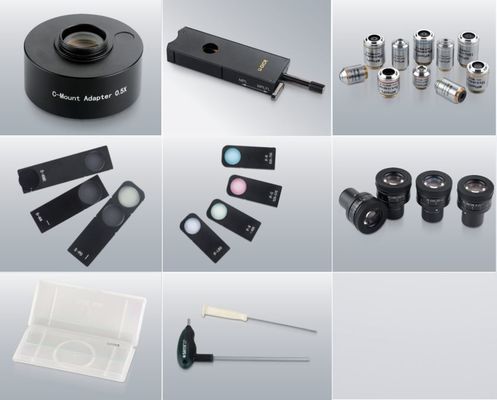

| 항목 | 상술 | M10103A | M10103B |
| 광 시스템 | 무한대 색상은 광 시스템을 보정했습니다 | ● | ● |
| 관찰 | 명시야 / 암시야 / 편극화 / DIC | ● | ● |
| 접안경 | 조정할 수 있는 디옵터인 높은 시점 광범위 필드 계획 접안경 PL10X25mm | ● | ● |
| 레티클, 조정할 수 있는 디옵터로, 높은 시점 광범위 필드 계획 접안경 PL10X25mm | ○ | ○ | |
| 관찰 헤드 | 기울여진 30', 정립 영상, 동공 거리 50-76mm, 갈라진 비율 100:0 또는 0:100과 무한대 게멜 트리노크룰러 머리 | ● | ● |
| 기울여진 30', 역상, 무한대 게멜 트리노크룰러 머리, 동공 거리 : 50mm~76mm ; 스플리팅율 Ｒ :T=100:0 또는 20:80 또는 0:100 | ○ | ○ | |
| 5-35' 조정할 수 있는, 정립 영상, 무한대 게멜 트리노크룰러 머리, 동공 거리 : 50mm~76mm ; 스플리팅율 Ｒ :T=100:0 또는 0:100 | ○ | ○ | |
| 목표 | BD 세미 -아포크로오마틱 야금술 목표 5X/0.15, WD=13.5mm | ● | ● |
| BD 세미 -아포크로오마틱 야금술 목표 10X/0.30, WD=9mm | ● | ● | |
| BD 세미 -아포크로오마틱 야금술 목표 20X/0.50, WD=2.5mm | ● | ● | |
| BD 세미 -아포크로오마틱 야금술 목표 50X/0.80, WD=1.0mm | ● | ● | |
| BD 세미 -아포크로오마틱 야금술 목표 100X/0.90, WD=1.0mm | ● | ● | |
| BD 세미 -아포크로오마틱 야금술 목표 20X/0.40, LWD=8.5mm | ○ | ○ | |
| 명시야 세미 -아포크로오마틱 야금술 목표 5X/0.15, WD=19.5mm | ○ | ○ | |
| 명시야 세미 -아포크로오마틱 야금술 목표 10X/0.30, WD=10.9mm | ○ | ○ | |
| 명시야 세미 -아포크로오마틱 야금술 목표 20X/0.50, WD=3.20mm | ○ | ○ | |
| 명시야 세미 -아포크로오마틱 야금술 목표 50X/0.80, WD=1.20mm | ○ | ○ | |
| 명시야 세미 -아포크로오마틱 야금술 목표 100X/0.90, WD=1.0mm | ○ | ○ | |
| 보정 링 50X/0.70, WD=2.3~2.9mm과 세미 -아포크로오마틱 목표 | ○ | ○ | |
| DIC 부착 | BD 목표에 신청하세요 | ○ | ○ |
| 노스피스 | (DIC 슬롯으로) BD 6겹 노스피스 | ● | ● |
| (DIC 슬롯으로) BD 5중 노스피스 | ○ | ○ | |
| (DIC 슬롯으로) 명시야 섹스튜플 노스피스 | ○ | ○ | |
| 명시야는 (DIC 슬롯으로) 노스피스를 셉투플 | ○ | ○ | |
| 프레임 | 리플렉티드 / 피반송체, 조잡한 저위 동축과 미세 조절, 조동 장치 거리 : 25 밀리미터 ; 미세 정밀 : 0.001 밀리미터. 조잡한 조정 중지와 밀착도 조정으로. 짜맞춘 100-240V 와이드 볼테지 트랜스, 쌍방향 전원 출력. 디지털 세트와 리셋에 의해 조정할 수 있는 강도 ; 짜맞춘 송신된 필터 LBD / ND6 / ND25), 반영과 전송을 위해 전환합니다 | ● | |
| 반영된 신체, 조잡한 저위 동축과 미세 조절, 조동 장치 거리 : 25 밀리미터 ; 미세 정밀 : 0.001 밀리미터. 조잡한 조정 중지와 밀착도 조정으로. 짜맞춘 100-240V 와이드 볼테지 트랜스. 디지털 세트와 리셋에 의해 조정할 수 있는 강도. | ● | ||
| 반영된 조명기구 | BD는 아이리스 시야조임과 개구 격막과 조명기구, 조정할 수 있는 본사를 반영했습니다. 필터 슬롯과 극성홈으로. 밝고 어두운 분야를 위해 스위치와 함께 | ● | ● |
| 필터 | 반사광을 위한 자연적인, 간섭 필터 | ● | ● |
| 반사광을 위한, 간섭 필터, blue≤480nm | ○ | ○ | |
| 간섭 필터, 녹색 : 반사광을 위한, 520nm-570nm | ○ | ○ | |
| 간섭 필터, 빨강 : 반사광을 위한, 630nm-750nm | ○ | ○ | |
| 조명 박스 | 12V100W 할로겐 램프 호스, 센터 프리 셋트. | ● | ● |
| 12V/100W 할로겐 전구 | ● | ● | |
| 단계 | Ｒ 모델), 이동 범위 (을 위한 유리 플레이트 (RT 모델을 위해) / 금속판과 4 인치 3 층 기계적인 스테이지 : 102 mm(Y)*105mm(X) | ● | ● |
| 회전식 작업 테이블 | 2 /3 /4 " 웨이퍼에 적용되세요 | ● | ● |
| 콘덴서 | 스윙-아웃 타입 무색 콘덴서 (N.A.0.9) | ● | |
| 편광기 | 고정 편광기 | ● | ● |
| 분석기 | 360' 비례하는 분석기 | ● | ● |
| 고정 분석기 | ○ | ○ | |
| 포커싱 C-탑재 | 1X 포커싱 C-탑재 | ● | ● |
| 0.35X 포커싱 C-탑재 | ○ | ○ | |
| 0.5X 포커싱 C-탑재 | ○ | ○ | |
| 0.65X 포커싱 C-탑재 | ○ | ○ | |
| 대물 측미기 | 고 정밀도 대물 측미기 (0.01mm) | ○ | ○ |
| 알렌 키 | Type4 | ● | ● |
| Type5 | ● | ● | |
| 포장 | (단일 팩을 위한) 스펀지 + 이너 박스 + 통 | ● | ● |
기록 : ● 수단 표준, 선택적인 ○ 수단
출현과 기능에서 수많은 선구적 디자인으로 연구를 위한 연속적인 탐사 & 본인 -트랜스엔딩, 새로운 M10103 야금술 현미경의 주의를 고수하는 것 완전한 검출 용액을 제공하고 산업적인 필드의 새로운 양식을 개발하기 위해 태어납니다.
멀티-스플리팅 비율과 관찰 헤드
M10103 관찰 헤드는 스플리팅율에 대한 다수의 옵션의 계획됩니다. 와이드 빔 화상 처리 시스템으로, 26.5 밀리미터 최고 넓은 보기 필드는 이용 가능합니다. 비율 쌍안경을 분리하는 정립 영상과 트리노크룰러 머리 :Trinocular= 100:0 또는 0:100. 샘플의 이동 방향은 관찰되는 것으로서 똑같은 것으로서 있습니다. 비율 쌍안경을 분리하는 역상과 트리노크룰러 머리 : Trinocular=100:0 또는 20:80 또는 0:100. 접안경 튜브 또는 촬상관에 100% 빛을 집중하는 것을 제외하고, 접안경 관찰과 영상 출력이 동시에 이용 가능할 수 있도록, 접안경 튜브에 대한 20% 빛과 촬상관에 대한 80%와 또 다른 옵션이 있습니다.
편극 시스템
편극 시스템에서 편광기와 분석기는 기여합니다, 명백한 세부사항과 이미지가 성취할 수 있습니다. 선택을 위한 고정 분석기와 회전 가능한 분석기가 있습니다. 샘플은 360.rotatable 분석기와 다양한 편광각에서 관찰될 수 있습니다. 게다가, 이 편극 시스템은 새로운 고도로 발달한 DIC 부착을 설치하는 것 뒤에 노말스키 미분 간섭 콘트라스트 시스템으로 업그레이드될 수 있습니다.
노말스키 차별적 간섭 콘트라스트 시스템
명시야에서 발견될 수 없는 표면적으로 아주 작은 거칢이 고-대비 배경을 만들기 위해 U-DICR 부착을 이용하여 발견될 수 있습니다. 그것은 정확성 디스크의 표면 스크래치인 LCD의 도전성 입자를 시험해서 넓게 사용됩니다.

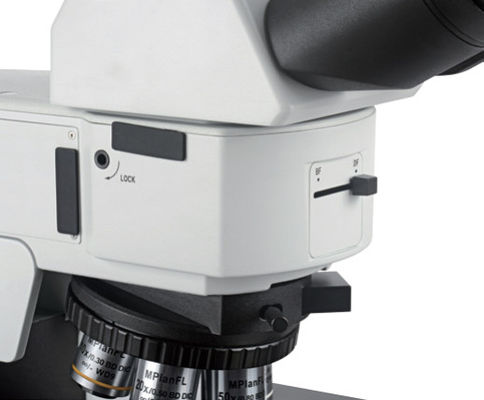

뉴트럴 덴시티 필터와 BF와 DF를 위한 스위치와의 연계
조명기구 앞의 수단은 명시야와 암시야 사이에 전환하는데 사용되고 그것이 한줄로 뉴트럴 덴시티 필터 (ND50)와 함께 있습니다. 당신이 DF에서 BF로 전환할 때, 짜맞춘 ND50 필터는 더 과학적이고 더 편안한 빛의 세기를 부패시키기 위해 역할을 맙니다.

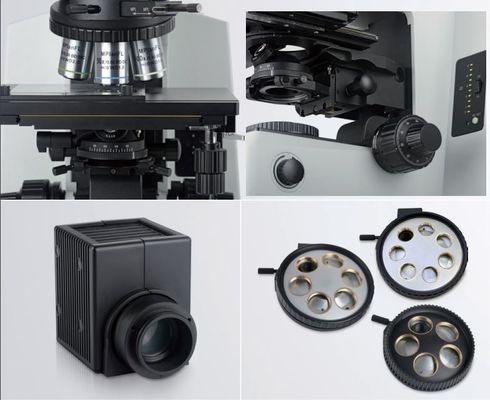

선택적 노스피스
다수의 노스피스의 광학적 축과 회전 축 사이의 날끝각은 15로 감소됩니다'. 중심이 되고 집중하는 정확도를 향상시키는 것은 도움이 됩니다. 7가지 목표에서 대부분은 동시에 모여질 수 있습니다. 로우부터 높은 것까지 연속적이고 합리적 확대가 성취할 수 있습니다.
인간 환경 공학적인 설계
■ 강도는 프레임에서 오른쪽에 위치하는 디밍 장치에 의해 유연하게 조정될 수 있습니다. 전압 변환 전 디지털 디스플레이. 조정하는 강도와 동시에 동축 포커싱이 작업 효율을 향상시킵니다.
반영된 ■ 또는 투과 조명은 디지털 디밍 디스플레이 위의 버튼에 의해 바뀌게될 수 있습니다. 빛의 세기를 약 8V에 두기 위해 리-셋 버튼을 사용할 때 (디밍 디스플레이에 카메라 표시와 함께), 그것은 현미경 사진을 위한 최적 전압입니다.
3개의 표준 필터와 ■ 네 내장 필터 거치대들, 선택적 필터를 위한 비어 있는 거치대. 모든 필터는 수단을 빼냄으로써 광학 경로 외부로 이동될 수 있습니다.
■ 인장 조절, 조잡한 범위와 개방현 동축 집속 시스템은 25 밀리미터이고 미세 정밀이 0.001 밀리미터입니다. 솔더 볼과 같은 작은 샘플의 높이가 측정될 수 있습니다.
오른손 위의 조정과 단계
기계적인 4 인치 이중층은 무대에서 연출하기에 알맞습니다, Y 축 움직임을 제한하는 것은 걸림구와 함께 있습니다. 그것은 놓치기를 회피하기 위한 수평선상 탐지에서 넓게 사용됩니다. 유리판은 투과 광선을 위해 붙일 수 있습니다.
송신되고 반영된 조명기구
할로겐 전구와 12V 100W 긴 수명 램프 하우스, 그것이 헤드라이트와 균일 광을 제공합니다. 새로운 스윙-아웃 종류 무색 콘덴서 (N.A.0.9)는 더 낮은 확대에서 쾰러 조명의 성능을 최적화하고, 채색하고 둥근 일탈을 보정합니다.
전문적 LWD 세미 제색 야금술 목표
■ BD 목표는 만능이고 / DIC 관측을 분극화시키는 명시야 / 다크 field/에 이용 가능한 것을 위해 설계됩니다. 충분 통과된 조명으로, 추출 검사의 효율은 향상됩니다.
■는 엄밀하게 높은 투과율 렌즈를 사용하고 도포 기술을 진보시켰습니다, 그것이 샘플의 자연색을 복구합니다.
■ 알루미늄 커버는 체중을 줄이고, 오염을 방지하고, 또한 노스피스의 제어 장치를 향상시킵니다.
■ 세미 제색 디자인은 이미지의 대비와 정의를 향상시킵니다.
■ 긴 작업 거리는 전문적 탐지의 요구를 만족시킵니다, 그것이 넓게 모든 종류의 산업적인 필드에 적용됩니다.
■ 이러한 목표는 또한 형광 관측에서 사용될 수 있습니다.
선택을 위한 ■ 전문적 LWD 명시야 목표.
높은 시점 초 범위 분야 계획 접안경
■ M10103 접안경은 22 밀리미터 전통적 시계를 돌파합니다, 25 밀리미터와 26.5 밀리미터, 매우 매끄럽고 더 넓은 시계까지 오르는 것 작업 효율을 향상시키도록 도움이 됩니다.
■ 쉬운 포커싱을 위해 접안경을 고치면서, 접안경으로의 접안경 삽입물에서의 위치결정 핀은 지하철을 탑니다. -8부터 +5까지 디옵터의 더 큰 조정범위, 다양한 사용자의 더 많은 요구하고 인사하세요.
■ 접안 렌즈 컵은 외부 미광을 피하기 위한 턴 업일 수 있습니다. 안경 착용자는 양쪽 광경과 접안경을 보호하기 위해 컵을 거절하여야 합니다.
M10103은 명시야와 같은 다중 관측, 분열하는 암시야 (단지 반사광), DIC (단지 반사광)가 가능합니다.
M10103 광학 야금술 현미경 사이즈 (밀리미터)
M10103 시리즈 야금술 현미경 일반적 배치도
